Аудиоконтроллер IA-10

Руководство по эксплуатации.

Назначение:

• воспроизведение оцифрованных аудиопотоков в форматах MP3 ,Ogg Vorbis и др., передающихся по сети Ethernet (протокол TCP/IP);
• воспроизведение звукового потока, принимаемого по протоколу RTP (Real-time Transport Protocol). Протокол RTP передаётся профилем полезной нагрузки MP2Т (MPEG-2 транспортный поток);
• выполнение запрограммированных действий по замыканию и размыканию дискретных входов;
• управление внешними нагрузками при помощи гальванически развязанных дискретных выходов;
• контроль трансляционной линии, питаемой внешним усилителем.

Оснащение:

• аудиовыход:  гальванически развязанный, 0,775В (0 дБ);
• порт Ethernet  (10/100 Base-TX);
• два дискретных входа типа «сухой контакт». На события замыкания/размыкания контактов могут быть запрограммированы определенные действия;
• один дискретный выход напряжения 12В, 12мА.  Этот порт обеспечивает подключение внешнего твердотельного реле;
• три дискретных выхода типа «сухой контакт». Встроенные реле обеспечивают коммутацию тока (~250В, 120мА) или (-30В, 1А) и гальваническую развязку до 1,5кВ;
• гальванически развязанный аудиовход для контроля трансляционной линии от внешнего усилителя (100В номинал но не более 160В) ;
• локальная звуковая память 16 Мбайт (33мин при потоке 64кбит/с).

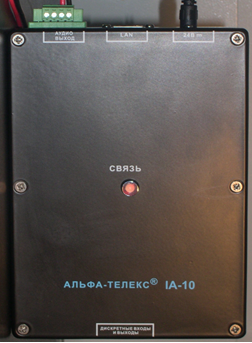

Аудиоконтроллер IA-10  выполнен  в металлическом корпусе. IA-10 выпускается в двух видах конструктивного исполнения: в корпусе с креплением на DIN-рейку, или в корпусе настольного исполнения,

Управление аудиоконтроллером и его настройка осуществляется при помощи ПО «IA-Конфигуратор» через сеть Ethernet.

После настройки IA-10 может работать автономно, взаимодействуя только с сервером вещания, указанном в настройках аудиоконтроллера.

Аудиоконтроллер IA-10 поддерживает следующие форматы цифрового аудиовещания: MP3, AAC, Ogg Vorbis, WMA, WAV (PCM, IMA ADPCM, G.711, G.712).

Устройство работает как с серверами вещания производства ООО НПО «Альфа-Телекс», так и со стандартными серверами MP3 вещания типа IceCast для Windows и Linux, в том числе работающими в сети Интернет (MP3-радиостанции).

Питание аудиоконтроллера осуществляется от источника постоянного тока +24В (адаптер на DIN-рейку или сетевой адаптер вилочного типа).
