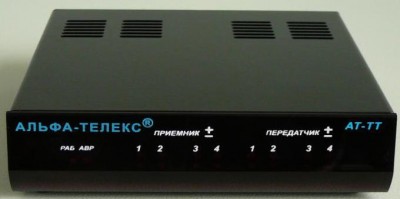

Блок АЛЬФА-ТЕЛЕКС АТ-ТТ исп. 1

(для подключения к четырехпроводной телеграфной линии)

(декларация № Д-ТГ-0015 от 18.12.2020)

Блок «АЛЬФА-ТЕЛЕКС АТ-ТТ» исп. 1 представляет собой интеллектуальный телеграфный концентратор со встроенным TCP/IP процессором и предназначен для передачи состояния телеграфных линий по IP-сети следующим устройствам:

1. Серверу коммутации каналов телеграфного комплекса ТК-600.

2. Изделиям «АЛЬФА-ТЕЛЕКС АТ-TT» (IP-шлюз).

3. Оборудованию каналообразования АТ-ТТ-144 (IP-шлюз для оборудования АТ-ТТ-144).

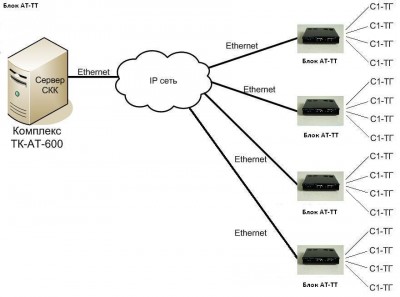

1. Сервер коммутации каналов телеграфного комплекса ТК-АТ-600 (выносной блок станции ТК-АТ-600, сигнализация тип А).

        2. IP-шлюз.

В данном режиме блоки могут работать:

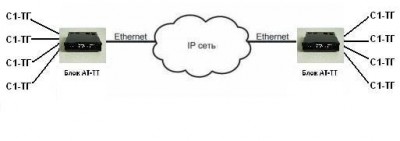

• по схеме «точка-точка»:

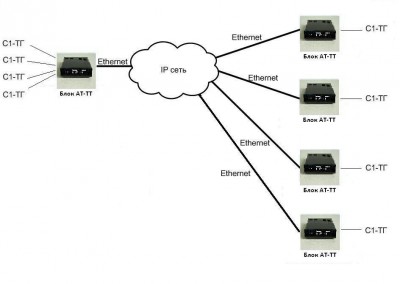

• по распределенной схеме:

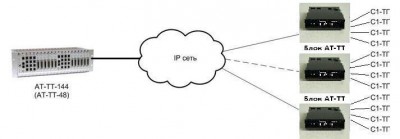

      3.Оборудование каналообразования АТ-ТТ-144 (IP-шлюз для АТ-ТТ-144).

Режим IP-шлюза для АТ-ТТ-144 позволяет организовать подключение к оборудованию АТ-ТТ-144 через следующие модули:

• модуль ЦОС-2;

• модуль 8C1-ET (обеспечивает подключение 8 телеграфных линий, т.е. можно подключить 2 блока АТ-ТТ с 4 телеграфными линиями, 8 блоков АТ-ТТ с 1 телеграфной линией или другие комбинации, дающие в сумме 8 телеграфных линий).

Управление блоками «АЛЬФА-ТЕЛЕКС АТ-ТТ» исп. 1 осуществляется по протоколу Telnet.

Для настройки блока используется программа «IA-Конфигуратор».

Питание блока осуществляется напряжением постоянного тока 36-72В. Для питания от сети переменного тока необходимо использовать адаптер питания AC/DC.

Блок "Альфа-Телекс" исп.1 имеет порт ETHERNET 10/100 Мбит/с и четыре порта С1-ТГ для подключения четырехпроводных телеграфных линий.

Порт С1-ТГ обеспечивают подключение четырехпроводных телеграфных линий/каналов и в части электрических параметров соответствуют требованиям ГОСТ 22937-78:

• напряжение холостого хода 22-24 В;

• выходное напряжение на активном сопротивлении нагрузки

1000 Ом (положительной и отрицательной полярности) 17-21 В;

• сопротивление выходного устройств не более 500 Ом;

• ток короткого замыкания в выходной цепи не более 100 мА;

• сопротивление входного устройства 1000+/-100 Ом

Данные телеграфных портов могут передаваться по IP-сети как в кодозависимом режиме (в кодах МТК-2, МТК-5 и др.), так и в кодонезависимом режиме.

Скорость передачи данных:

• в кодозависимом режиме 50-100-200 бод;

• в кодонезависимом режиме 0-200 бод.

Блок конструктивно выполнен в металлическом корпусе размером 150,0х138,0х37,0 мм.
