Телеграфный комплекс ТК-АТ-600

Телеграфный комплекс ТК-АТ-600, ТУ 6655-040-40713833-97, предназначен для работы в качестве

• центра коммутации сообщений в сети ТГОП;

• станции или подстанции национальной сети Телекс (в качестве РНЦ).

Эксплуатационно-технические характеристики

ТК-АТ-600 в части взаимодействия с сетью АТ/Телекс соответствует требованиям ГОСТ 22935-88, ГОСТ 22934-88, ГОСТ 25649-83,

ГОСТ 24001-80, ГОСТ 22933-88, требованиям действующих в России документов по регламентации отрасли связи (РТМ по телеграфной связи, РТМ по применению систем сигнализации, Основные положения по контролю и управлению телеграфными сетями, по контролю участков телеграфной связи, Телеграфные правила), а также Рекомендациям ITU-T серий U, F, D, S, R.

ТК-АТ-600 в части взаимодействия с сетью ТГОП соответствует требованиям документов «Технические требования к системам коммутации сообщений» (МС РФ от 16.08.95) и «Технологический алгоритм функционирования ЦКС на телеграфной сети общего пользования» (МС РФ от 29.11.95)

ТК-АТ-600 обеспечивает:

• емкость — до 2100 точек подключения;

• произвольное соотношение количества абонентских линий и межстанционных и межцентровых каналов в пределах емкости;

• подключение физических телеграфных каналов:

      – по двухпроводной схеме;

              – по четырехпроводной схеме.

• совмещение станции коммутации каналов и станции коммутации сообщений;

• подключение выносных блоков по протоколу TCP/IP;

• возможность горячего резервирования управляющих компьютеров.

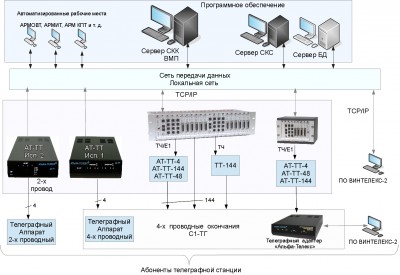

Состав телеграфного комплекса

Телеграфный комплекс ТК-АТ-600 включает в себя:

1. Программное обеспечение.

2. Каналообразующее оборудование.

Программное обеспечение (ПО):

• ПО сервер коммутации каналов (СКК) - ПО обеспечивает коммутацию телеграфных каналов, передачу и прием телеграфных сигналов по сети TCP/IP оборудованию ООО НПО «Альфа-Телекс»

• ПО сервер коммутации сообщений(СКС) - ПО реализует: алгоритм функционирования ЦКС на телеграфной сети ОП, функции: управления СКС, вывода донесений о работе ЦКС, функции отображения очередей телеграмм на направлениях и функции контроля за прохождением особо важных и внекатегорийных телеграмм.

• ПО виртуальный модемный пул (ВМП); ПО обеспечивает эмуляцию блока для СКК и подключение абонентов по протоколу TCP/IP

• ПО автоматизированных рабочих мест (АРМ ОВТ, АРМИТ, АРМ КПТ, АРМ тарификации); ПО обеспечивает выполнение функций рабочих мест телеграфиста: по тарификации телеграмм, контролю приема переходных телеграмм, обработки особо важных телеграмм и индексации телеграмм.

• Пограммный комплекс Винтелекс-2 - ПО обеспечивает организацию работы оконечного абонента телеграфного комплекса ТК-АТ-600 по протоколу TCP/IP или абонента с использованием телеграфного адаптера "Альфа-Телекс"

Все программное обеспечение предназначено для использования на компьютерах под управлением операционной системы “WINDOWs”.

Каналообразующие оборудование

1. Каналообразующее оборудование АТ-ТТ-144 исп.1, АТ-ТТ-48 выполняет подключение до 144 телеграфных каналов к телеграфному комплексу ТК-АТ-600

Дополнительно возможности:

Оборудование АТ-ТТ-144 исп.1 и АТ-ТТ-48 одновременно с работой в составе комплекса ТК-АТ-600 обеспечивает функцию тонального уплотнения и сопряжения:

• с каналами 2048 кбит/с, G703, G704;

• ТЧ каналами;

• ТГ-каналами (С1-ТГ).

Оборудование функционально полностью заменяет сразу несколько комплектов аппаратуры ТТ-144 и полностью совместимо с ней.

1. Малоканальное оборудование: блоки АТ-ТТ исполнение 1 и АТ-ТТ исполнение 2 обеспечивают подключение четырехпроводных и двухпроводных линий, соответственно. Могут транслировать состояние телеграфных линий по протоколу TCP/IP серверу коммутации каналов телеграфного комплекса ТК-АТ-600.

Комплект поставки и стоимость телеграфного комплекса ТК-АТ-600 определяется исходя из потребности каждого заказчика, и оговаривается в договоре поставки.

По всем вопросам необходимо обратиться в отдел маркетинга ООО НПО «Альфа-Телекс» по телефону 8(4822) 39-96-92, или по эл. почте: e-mail: alfa10@alfatelex.ru
